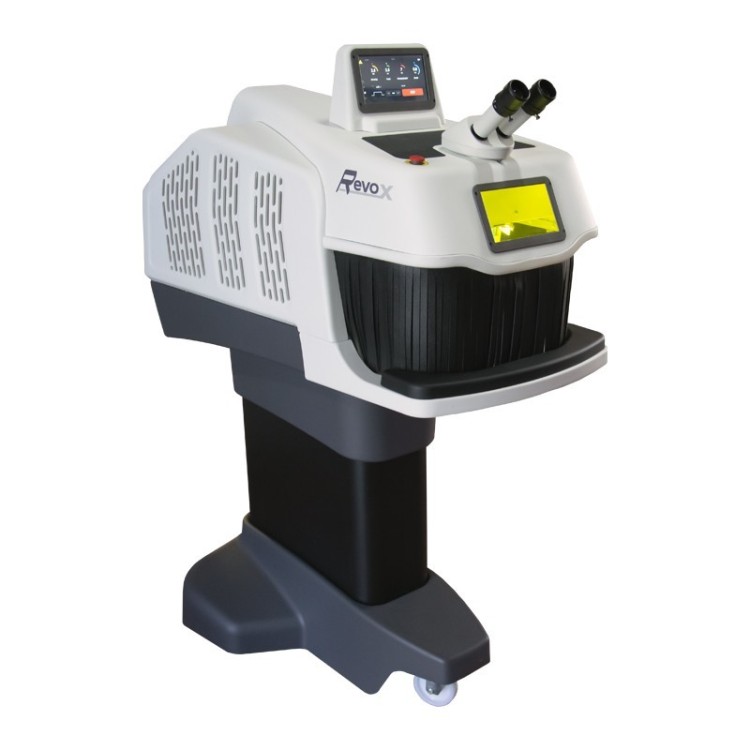

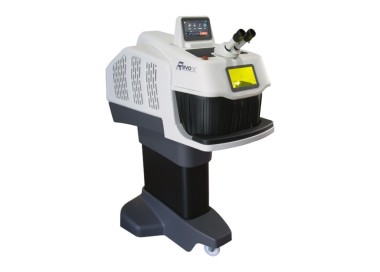

Laser REVO X PLUS AVEC PIED

LASER REVO X PLUS AVEC CAMÉRA 240 J / 25 MS + PIED MOTORISÉ

Le laser REVO X Plus est une solution de soudure laser haut de gamme destinée aux ateliers de bijouterie, joaillerie, horlogerie et sertissage travaillant en production intensive. Il combine une puissance élevée, une grande précision et une ergonomie avancée pour garantir des soudures propres, fines et parfaitement répétables sur tous les métaux précieux et alliages techniques.

Conçu autour de la technologie laser Nd:YAG, le REVO X Plus offre une grande chambre de travail avec une large fenêtre d’inspection. Il est équipé d’une caméra coaxiale pour la visualisation en direct et l’enregistrement des opérations, d’un microscope Leica 10x stéréo avec réticule, ainsi que d’un pied motorisé permettant un réglage précis et confortable de la hauteur de travail.

Son interface moderne repose sur un écran tactile capacitif 7 pouces complété par une commande rotative interne, permettant un accès rapide et intuitif à l’ensemble des paramètres directement depuis la chambre de soudure. Le système de purification d’air IUVAPS par UV-C assainit en continu l’environnement interne de la machine, contribuant à un espace de travail plus sain.

Pensé pour un usage professionnel intensif, le REVO X Plus associe puissance, confort opérateur et sécurité, tout en offrant une grande polyvalence pour les travaux de réparation, fabrication, ajustage et micro-soudure.

CARACTÉRISTIQUES TECHNIQUES

Marque : Orotig

Modèle : REVO X Plus

Type : laser de soudure professionnel

Technologie : Nd:YAG – longueur d’onde 1064 nm

Énergie par impulsion : jusqu’à 240 J

Durée d’impulsion : jusqu’à 25 ms

Puissance de crête : 10,0 kW

Puissance moyenne : 120 W

Fréquence d’impulsions : de 0 à 40 Hz

Diamètre du spot focal : de 0,1 à 2 mm

Alimentation électrique : 230 V ±10 % – 50/60 Hz

Puissance absorbée : 2,2 kW

Commande : écran tactile capacitif 7” + commande rotative interne

Éclairage : LED réglable haute intensité

Gestion des gaz : argon et air comprimé séparés

Système de refroidissement : air forcé double circuit

Volume liquide de refroidissement : 8 L avec double radiateur

Microscope : Leica 10x stéréo avec réticule

Caméra : caméra coaxiale vue en direct et enregistrement

Système de purification : IUVAPS – UV-C intégré

Dimensions :

Hauteur : 590 mm

Longueur : 974 mm

Largeur : 600 mm

Poids : 75 kg

Structure :

Partie basse démontable

Accoudoirs ergonomiques amovibles

Pied motorisé pour réglage de la hauteur de travail

Usage : professionnel intensif

FONCTIONNALITÉS PRINCIPALES

Grande chambre de soudure avec large fenêtre d’inspection

Caméra coaxiale pour contrôle visuel en temps réel

Microscope Leica 10x pour une précision maximale

Pied motorisé pour un confort ergonomique optimal

Éclairage LED réglable pour visibilité parfaite

Écran tactile moderne avec lecteur vidéo intégré

Accès aux paramètres directement dans la chambre

Système IUVAPS de purification d’air UV-C

Connectivité pour assistance à distance et télémétrie

KIT INCLUS

Microscope Leica 10x

Caméra coaxiale intégrée

Lunettes de protection de rechange

Pédale de commande

Clés Allen et clés hexagonales

Adaptateurs air et argon

Cône de diffusion du gaz

Terminal de convoyage de gaz

Plaque inox 40 x 30 mm – épaisseur 1,5 mm

Lame de verre de protection et bride

Support de mise au point (plaque de focalisation)

Eau bidistillée et entonnoir

Clé USB

Tuyau Rilsan bleu

Câble d’alimentation avec fiche 3 broches

Brides, raccords coniques et raccords droits

Raccord de vidange avec tuyau

Fil inox AISI 302

Câblage clé d’interlock / sécurité

AVANTAGES

Laser puissant 240 J adapté aux travaux exigeants

Très grande précision pour soudures fines et localisées

Confort opérateur maximal grâce au pied motorisé et au microscope Leica

Caméra intégrée pour contrôle, formation et traçabilité

Environnement de travail assaini par UV-C

Interface moderne, intuitive et rapide

Conception robuste pour usage intensif en atelier

APPLICATIONS

Bijouterie et joaillerie

Réparation et fabrication de bijoux

Soudures de griffes, chaînes, fermoirs, anneaux

Sertissage et renforts localisés

Horlogerie et micro-soudure de composants

Ateliers de production, réparation et prototypage
